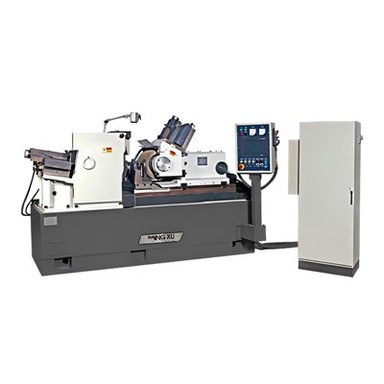

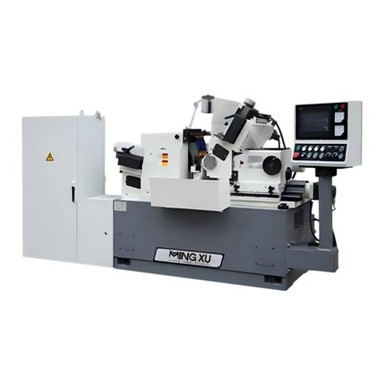

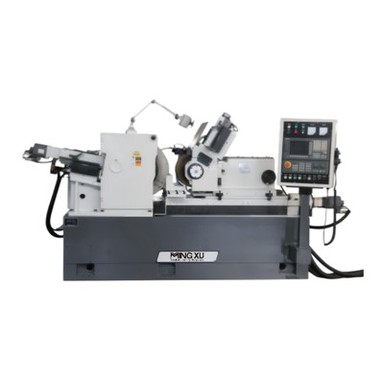

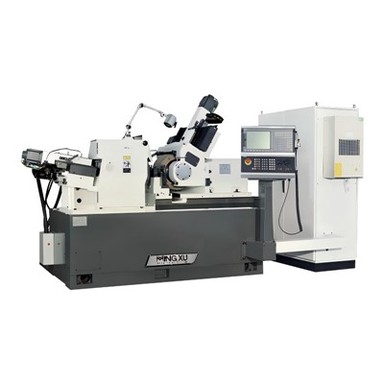

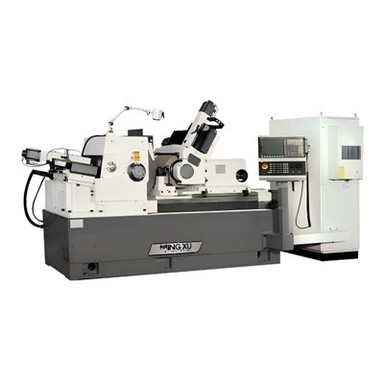

Segondè Precision CNC Centerless moulen



MX-L600 seri gwo presizyon CNC Centerless moulen se yon koupe -machin dènye kri ki revolusyone apwòch la nan centerless fanm k'ap pile. Enjenieri pou endistri kote presizyon nan nivo micron se pa -negosyab, gwo presizyon CNC Centerless moulen MINGXU a konbine kontwòl avanse CNC, konstriksyon rijid fè jete, ak sik fanm k'ap pile entèlijan pou delivre fini sifas ki konsistan jiska Ra 0.16μm - manifaktirè yo fè konfyans nan tout sektè medikal, otomobil ak ayewospasyal.



Sistèm nan sèvi ak yon gwo -rezolisyon echèl griyaj lineyè ak yon sistèm servo presizyon pou reyalize tolerans soti nan mikron (μm) nan nivo sub- mikron. Anplis, wonn nan ka nan 0.1μm.



Kabann k ap travay la konstwi lè l sèvi avèk konkrè polymère oswa fè gwo -klas, epi li gen ekselan pèfòmans vibrasyon-amortissement pou asire estabilite alontèm-.



Gwo - presizyon CNC centerless moulen pwodwi seri modèl: L600, M500, M400, M200, S250, S200, S150. Ka fè sèvis personnalisé.







Moulen CNC san sant MX-L600 segondè-presizyon pa bezwen sant oswa mandrin pou kenbe pyès la. Se pyès la mete ant wou fanm k'ap pile (wou fanm k'ap pile), wou gid, ak plak sipò:
• Manje wou:Wotasyon nan gwo vitès, responsab pou retire materyèl.
• Gid wou:Wotasyon nan yon vitès relativman pi dousman, ki responsab pou kondwi wotasyon materyo a ak kontwole vitès manje li yo (atravè mòd fanm k'ap pile) oswa pwezante (infeed fanm k'ap pile mòd).
• Plak sipò:Sipòte pyès travay la epi kenbe wotè sant li yo.
• Avantaj CNC:Sistèm CNC a ka kontwole jisteman vitès wou gid la, manje wou fanm k'ap pile, trajèktwar mouvman dresser, ak lyen chak aks, kidonk reyalize konkou konplèks fanm k'ap pile oswa gwo -kontrol dimansyon presizyon.





Moulen CNC san sant gwo-presizyon nou an tipikman sipòte de mòd prensipal fanm k'ap pile, ki ka chanje byen vit atravè yon pwogram:

Atravè-manje Manje
• Apwopriye pou pyès ki long, dwat silendrik (tankou broch ak tij piston).
• Materyo a antre nan yon bout, pase nan zòn nan fanm k'ap pile, epi sòti nan lòt bout la.
• CNC kontwole ang wou gid la ak vitès pou ajiste pousantaj manje a, apwopriye pou pwodiksyon an mas.



Nan-manje/Plonje Manje
• Apwopriye pou pyès ki gen yon kontour ki pa -silendrik.
• Pozisyon axial pyès travay la fiks, epi wou an fanm k'ap pile radial koupe nan pou fanm k'ap pile.
• CNC ka kontwole milti-aks koneksyon, sa ki pèmèt pou fanm k'ap pile nan sifas ki gen fòm konplèks-.





• Segondè presizyon ak konsistans:Sistèm CNC a elimine erè imen atravè kontwòl egzak, reyalize repabilite micron-nivo (μm) epi asire segondè presizyon ak konsistans pou chak pwodwi nan pwodiksyon an mas.

• Segondè automatisation:Li ka ekipe ak mekanis otomatik chaje ak dechaje (bra robotik oswa manjeur vibrasyon) ak enstriman mezi sou entènèt (enstriman mezi aktif) pou reyalize atelye "san ekipe" oswa minim.

• Abiye entèlijan:Bati-an abiye dyaman; CNC a ka otomatikman abiye wou fanm k'ap pile ak gid wou dapre pwogram prereglaj, kenbe netteté ak jeyometri wou fanm k'ap pile a.

• Jesyon done:Sipòte estoke paramèt pwosesis miltip (resèt), fasilite chanjman rapid pou diferan pyès; li gen dyagnostik fay ak fonksyon anrejistreman done pou trasabilite bon jan kalite fasil.

• Adaptabilite lajè:Apwopriye pa sèlman pou pati asye, men tou pou materyèl difisil-pou-machine tankou carbure simante ak seramik.





Non pwodwi	Segondè Precision CNC Centerless moulen
Modèl	MX-L600
Plonje-feed
Manje Dyamèt	10-250mm
Max. Manje Longè	590mm
Atravè-feed
Manje Dyamèt	10-250mm
Manje Spesifikasyon wou	P600x600x305mm
Espesifikasyon wou reglemante	P350x600x203mm
Manje vitès wou	1100r/min
Regilasyon vitès wou (san san etap)	10-200r/min
Regilasyon wou branka pou pote Angle
Vètikal	-2 degre - +5 degre
Orizontal	-1 degre - +3 degre
Manje Rou Min Kantite Manje	0.001mm
Regilasyon Wheel Min Kantite Manje	0.001mm
Manje Rou Dresser Min Kantite Manje	0.001mm
Wotè soti nan liy santral Gri. Wheel & Reg. Rou Pou Travay Repoze	260mm
Koule Dlo	200L/min
Pouvwa total
Manje rou motè	45KW/ 55KW
Regilasyon wou motè	5.5KW
Pwovizyon pou pouvwa	3N 50Hz 380V
Dimansyon machin (LxWxH)	4400x4300x1700mm
Pwa machin	Apeprè 12000Kg
Presizyon (Ba estanda)
Roundness	0.001mm
Silendrisite	0.0018mm
Brutalizasyon	Ra0.16μm





Moulen san sant CNC segondè presizyon nou an fèt pou endistri ki mande konsistans ekstrèm ak entegrite sifas:
* Otomobil:Crankshafts, camshafts, tij valv, broch piston
* Endistri kote yo pote:Bag anndan/eksteryè, woulèt, boul (pre-moulen)
* Aerospace:Konpozan Kovèti pou aterisaj, arbr turbine
* Medikal:Baton enstriman chirijikal, konpozan implant
* Idwolik ak pneumatik:Baton presizyon, silenn







* Ultra-Gwo Presizyon:Manje tolerans jiska ± 0.001 mm.
* Konplètman CNC kontwole:Antre pwogramasyon, vitès wou, ak sik abiye atravè Siemens / Fanuc / Mitsubishi PLC.
* Lajè ranje aplikasyon:Ideyal pou arbr, broch, BEARINGS, baton idwolik, ak konpozan medikal.
* Bon kalite konstriksyon:Meehanite baz fè jete pou amortissement vibration ak estabilite alontèm -.
* Konfòmite mondyal:CE sètifye, ISO 9001: 2015 estanda fabrikasyon.
* Otomatik entelijan pare:Opsyonèl entegrasyon chajè/dechaje robotik pou limyè-pou pwodiksyon an.
