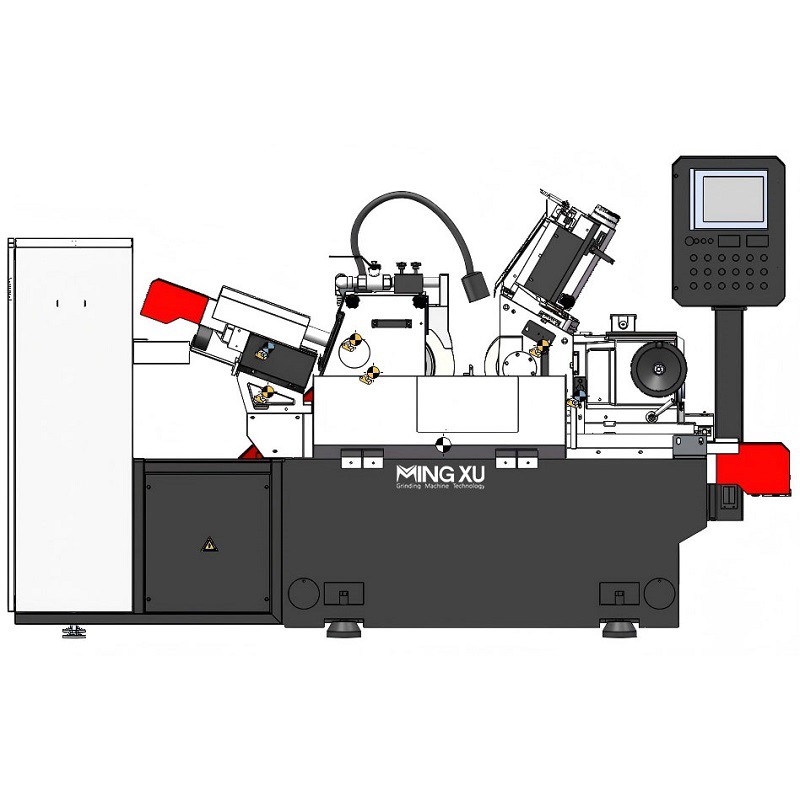

3 Aks CNC Centerless Manje machin



Atravè Manje

* Atravè fanm k'ap pile nan divès pati silendrik, pati bag, ak ba long.

* Karakteristik: Apwopriye pou pwodiksyon an mas, pwosesis kontinyèl, pa gen okenn zouti retraksyon obligatwa, ekonomik, efikas, tan-ekonomize, ak travay-ekonomize; fasilman reyalize gwo-vitès ak gwo-broyaj.



Plonje-manje Manje

* Tranpe fanm k'ap pile nan kòn ak yon rapò kòn mwens pase 1:20 ak divès kalite pati wotasyon ki gen fòm.

* Karakteristik: Li ka fasilman reyalize gwo -vitès ak gwo-broyaj devwa pou gwo pakèt arbr etap ak kò wotasyon ki gen fòm, epi li ka moulen nan kondisyon yo desen an yon sèl kou. Li fasil pou reyalize otomatik chaje ak dechaje.

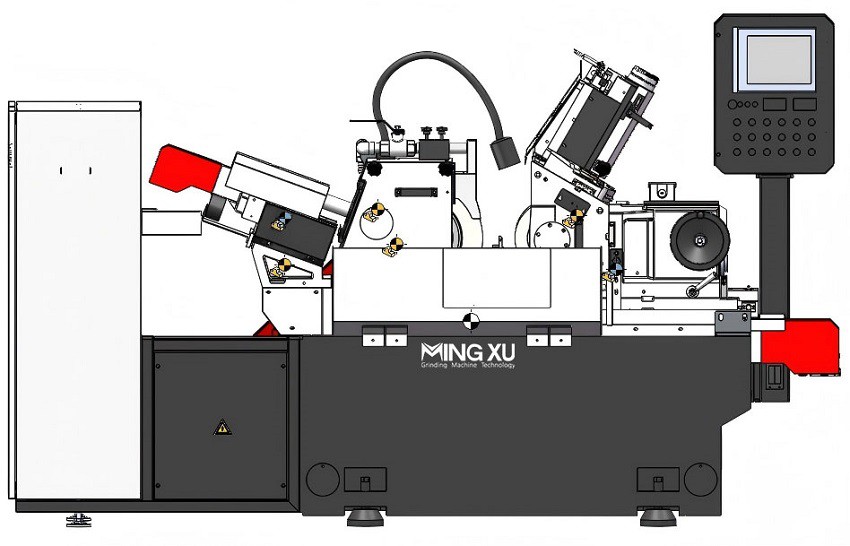

MX-4020 gwo presizyon CNC Centerless Manje machin, 3-aks kalite

a) Machin zouti prensipal manje servo feed Y-aks (servo feed)
b) Manje servo wou fanm k'ap pile (aks vètikal) X-aks (aks vètikal, wou fanm k'ap pile abiye servo manje)
c) Broyage wou servo abiye (aks orizontal) Z-aks (aks orizontal, fanm k'ap pile wou abiye servo feed)

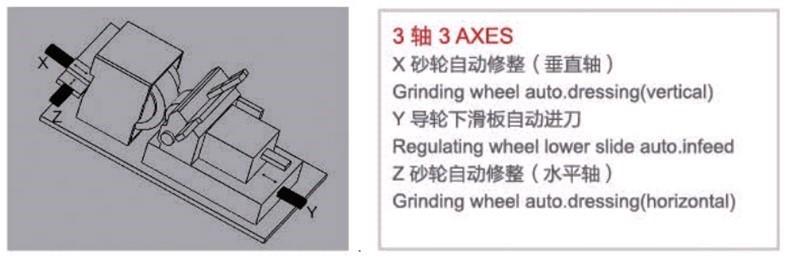

MX-4020 CNC Centerless Manje machin 3-aks Dyagram





1. Manje machin kabann
* Te fè nan gwo -fè jete, ak tretman chalè nòmal ak tretman natirèl aje pou estabilize estrikti entèn la epi asire solidite ak rezistans mete pandan w ap itilize. Konsepsyon mekanik rezonab ak materyèl ekselan asire deformation minimòm ak rezistans mete gaya pandan w ap itilize.



2. Manje Rou ak Gid Rou Aparèy
* Zouti machin fanm k'ap pile a adopte yon tèt wou fanm k'ap pile fiks ak yon layout tèt wou gid mobil.
* Wou a fanm k'ap pile gen yon estrikti cantilever, dyamèt la wou fanm k'ap pile se relativman gwo, ak file koton an fanm k'ap pile itilize yon file koton woule.
* Koton wou gid la adopte yon doub -sipòte estrikti file koton woule, asire wotasyon wotasyon presizyon.



3. Manje Aparèy
* Manje ankadreman wou gid la sèvi ak yon mekanis vis boul ki kondwi -motè servo. Rail gid manje a sèvi ak yon gwo -rijidité doub V-tip zegwi woulo gid tren, kondwi pa yon gwo -motè servo rezolisyon, asire gwo presizyon nan mikwo-manje, ak yon kantite manje minimòm de 0.0001mm.



4. Aparèy abiye
* Rail gid resipwòk dresser wou fanm k'ap pile a sèvi ak yon ray gid plastik -kouvwi. Tou de manje ak resipwòkasyon yo kondwi pa yon servomotè -mekanis vis boul kondwi, ki pèmèt pou abiye abitrè nan etap. Fonksyon konpansasyon otomatik pou fanm k'ap pile wou abiye ki disponib. Antretyen se pratik, ak yon kantite manje minimòm de 0.0001mm ak kapasite konpansasyon sou entènèt.
* Rail gid resipwòk dresser wou gid la sèvi ak yon doub V-tip zegwi woulo gid. Manje se atravè yon volan, epi resipwòkasyon kondwi pa yon mekanis vis boul ki kondwi -motè.



5. Aparèy refwadisman
* Sistèm refwadisman an sèvi ak yon aparèy filtre mayetik.



6. Sistèm kontwòl elektrik
* Sistèm operasyon an adopte sistèm Mitsubishi R-seri ki soti nan Japon, ki gen yon pwogram moulen otomatik. Pousantaj manje, vitès, tan, ak diferans etap yo tout reglabl. Konbine domestik ak entènasyonal fanm k'ap pile teknoloji kontwòl machin, li gen anpil yon konsepsyon pwofesyonèl koòdone kontwòl tactile, operasyon senp, ak fasilite pou aprann ak itilize, anpil amelyore efikasite travay.
* Sa a 3-aks CNC centerless fanm k'ap pile machin prezante yon konsepsyon modilè ak yon aparans estetik plezi. Itilizatè yo ka configured epi chwazi opsyon selon bezwen espesifik yo.

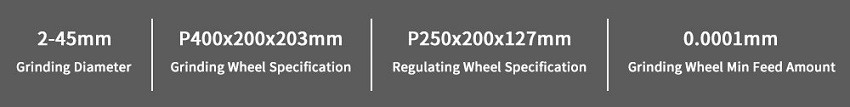

Non pwodwi	3 Aks CNC Centerless Manje machin
Modèl	MX-4020
Plonje-manje Manje
Manje Dyamèt	2-45mm
Max. Manje Longè (Bracket Estanda)	195mm
Atravè-manje Manje
Manje Dyamèt	10-250mm
Max. Manje Longè (Bracket Estanda)	195mm
Manje Spesifikasyon wou	P400x200x203mm
Espesifikasyon wou reglemante	P250x200x127mm
Manje vitès wou	1625r/min
Regilasyon vitès wou (san san etap)	10-200r/min
Regilasyon wou branka pou pote Angle
Vètikal	-2 degre - +5 degre
Orizontal	-1 degre - +3 degre
Manje Rou Min Kantite Manje	0.0001mm
Manje Rou Dresser Min Kantite Manje	0.0001mm
Wotè soti nan liy santral Gri. Wheel & Reg. Rou Pou Travay Repoze	190mm
Koule Dlo	25L/min
Pouvwa total
Manje rou motè	11KW
Regilasyon wou motè	1.5KW
Pwovizyon pou pouvwa	3N 50Hz 380V
Dimansyon machin (LxWxH)	2780x1220x1720mm
Pwa machin	Apeprè 4000Kg
Presizyon (Ba estanda)
Roundness	0.0005mm
Silendrisite	0.0015mm
Brutalizasyon	Ra0.16μm
