Precision Centerless Manje machin
Modèl: MX-M1050A
Max. Manje dyamèt: 50mm
Broyage rou Spécification: P400x150x203mm
Regilasyon rou Spécification: PSA300x150x127mm
Manje / Divizyon: 0.002mm
Kantite lajan pou manje Dresser / Divizyon: 0.01mm
Sistèm CNC: SIEMENS, FANUC, MITSUBISHI
- Vit delievery
- Asirans Kalite
- 24/7 Sèvis Kliyan
Pwodwi Entwodiksyon
MX-M1050A seri presizyon centerless fanm k'ap pile machin se sitou itilize pou atravè -broyage nan sifas yo deyò nan pati silendrik ak annulaire; Semi-koupe otomatik oswa otomatik-nan fanm k'ap pile fèt pou kòn ki gen yon cône mwens pase 1:20 ak divès kalite pati wotasyon mwazi.
MX -M1050A presizyon san sant fanm k'ap pile machin bay eksepsyonèl konsistans dimansyon atravè manje otomatik kontinyèl ak machin, elimine erè blocage pyès travay la. Patikilyèman apwopriye pou pwodiksyon an mas, li asire dimansyon inifòm atravè tout pyès. Prezante segondè frigidité ak estabilite, machin nan gen yon estrikti kabann gaya ak yon sistèm file koton ak ekselan rezistans Vibration, garanti estabilite presizyon menm anba chay fanm k'ap pile lou pwolonje.
Lajman itilize nan endistri tankou BEARINGS, otomobil, sistèm idwolik/pneumatic, aks presizyon, zouti, militè, ak ayewospasyal, li sèvi kòm ekipman kle estanda ak demann mache ki estab.

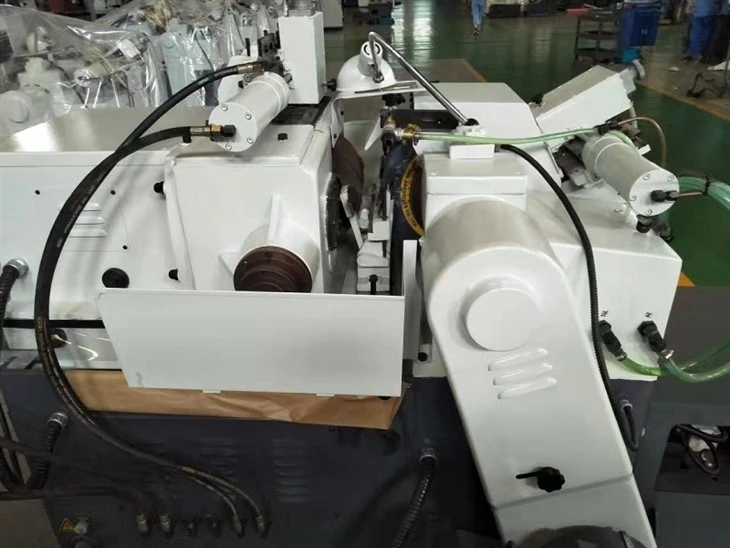

MX-M1050A Precision Centerless Moulin
Karakteristik teknik
Ultim Rigidité ak Estabilite Achitekti
• Kabann Distribisyon Mineral:Tout baz machin lan jete nan yon sèl pyès lè l sèvi avèk konkrè segondè -polymère (distribisyon mineral). Kapasite tranpaj ak chòk absòpsyon li yo se 10 fwa sa yo ki an fè jete tradisyonèl yo, ak estabilite tèmik ekselan, efektivman izole entèferans vibrasyon ekstèn epi asire presizyon alontèm san derive.
• Sistèm Spindle idrostatik:Tou de wou fanm k'ap pile a ak spindles wou gid yo sèvi ak gwo -presizyon idrostatik bi. Sipòte pa yon fim lwil oliv presyon wo, li reyalize zewo kontak metal, zewo mete, ak lavi san limit. Fim lwil oliv ekstrèmman wo rèd konplètman elimine mikwo-chatter nan gwo-vitès fanm k'ap pile, ki se kle pou jwenn yon sifas ki tankou glas-.
Wide-Lajè nan-Pwosesis Manje Manje
• Referans siplemantè-long sipò:Konfigirasyon estanda gen ladan 300mm-600mm ultra-lajè fanm k'ap pile wou, konbine avèk yon plak sipò carbure entegral, bay sipò kontinyèl pou pyès la.
• Elimine "Konkavite Santral":Kèlkeswa longè pyès travay la, si li se 2 mèt oswa 4 mèt, dyamèt konsistan garanti nan tout longè a, ak silendrisite fasil kontwole nan 0.002mm / 500mm.
• Efikasite Revolisyon:Materyo a konplete tout machin nan yon sèl pase nan zòn nan fanm k'ap pile, elimine bezwen an pou mouvman resipwòk. Tan sik yon sèl -moso mezire an segonn, ogmante efikasite pa plis pase 300% konpare ak fanm k'ap pile resipwòk tradisyonèl yo.
CNC entèlijan ak konpansasyon bouk fèmen-
• Multi-Aks CNC Linkage:Ekipe ak yon sistèm CNC segondè -fen [Siemens/Fanuc], reyalize kontwòl dijital egzak sou manje tèt wou fanm k'ap pile (aks X-), vitès / ang wou gid (Z / C-aks), ak mouvman Dresser.
• Mezi sou entènèt fèmen-bouk:Entegre yon kalib dyamèt lazè wo-presizyon oswa enstriman pou mezire kontak pou siveyans dimansyon pyès materyo an tan reyèl-. Sistèm nan konpanse otomatikman pou mete wou fanm k'ap pile, deformation tèmik, ak mete zouti, asire presizyon ki konsistan ant premye ak dènye moso yo, ak yon valè CPK ki estab pi gran pase oswa egal a 1.67.
• Adaptive Manje:Bati-algorithm entèlijan otomatikman ajiste vitès manje ki baze sou fanm k'ap pile fidbak aktyèl pou anpeche pyès travay boule-oswa twòp chaj.
Kontwòl Tanperati konplè ak refwadisman
• Sistèm refwadisman tanperati konstan:Ekipe ak yon gwo -inite chiller presizyon, li kontwole poukont tanperati a nan likid fanm k'ap pile, librifyan file koton, ak sistèm idwolik, kenbe fluctuations tanperati nan ± 0.5 degre elimine enpak la nan deformation tèmik sou presizyon.
• Gwo-Refwadisman Jet Presyon:Plizyè -konsepsyon bouch ang, konbine avèk yon sistèm filtraj dedye, asire ase ak pwòp refwadisman nan zòn nan fanm k'ap pile, pwolonje lavi fanm k'ap pile wou ak amelyore kalite sifas yo.
Done teknik
|
Non pwodwi |
Precision Centerless Manje machin |
|
Modèl |
MX-M1050A |
|
Plonje-feed |
|
|
Manje Dyamèt |
5-50mm |
|
Max. Manje Longè |
120mm |
|
Atravè-feed |
|
|
Manje Dyamèt |
5-50mm |
|
Manje Spesifikasyon wou |
P400x150x203mm |
|
Espesifikasyon wou reglemante |
PSA300x150x127mm |
|
Manje vitès wou |
1668r/min |
|
Regilasyon vitès wou |
10-200r/min |
|
Swivel Angle nan reglemante ankadreman wou |
|
|
Vètikal |
-2 degre - +5 degre |
|
Orizontal |
-1 degre - +3 degre |
|
Manje/Divizyon |
0.002mm |
|
Kantite Manje Dresser/Divizyon |
0.01mm |
|
Wotè soti nan liy santral Gri. Wheel & Reg. Rou Pou Travay Repoze |
220mm |
|
Pouvwa motè |
|
|
Manje rou motè |
11KW |
|
Regilasyon wou motè |
1.5KW |
|
Pwovizyon pou pouvwa |
3N 50Hz 380V |
|
Dimansyon machin (L * W * H) |
1920x1681x1479mm |
|
Pwa machin |
Apeprè 2800Kg |
|
Presizyon (Ba estanda) |
|
|
Roundness |
0.002mm |
|
Silendrisite |
0.003mm |
|
Brutalizasyon |
Ra0.32μm |
Videyo Montre
Poukisa chwazi MACHIN MINGXU?
Chwazi MINGXU presizyon san sant fanm k'ap pile machin ap ba ou plis pase jis ekipman; li pral siyifikativman amelyore compétitivité ou:
• Bon kalite:Konplètman rezoud pwen doulè nan konkavite long-aks ak chati sifas yo. Lè yo adopte moulen san sant ki wo-presizyon, to kalifikasyon pwodwi yo amelyore anpil pou plis pase 99.9%, sa ki satisfè estanda presizyon ak bon jan kalite sevè OEM yo-.
• Rediksyon pri:
Depans Travay: Otomatik chaje ak dechaje diminye kantite operatè yo, sa ki pèmèt yon sèl moun jere plizyè machin.
Depans konsome: Opsyon CBN fanm k'ap pile wou pwolonje lavi wou pa 5-10 fwa, diminye depans an jeneral fanm k'ap pile pa 30%.
Depans bouyon yo: Enspeksyon sou liy fèmen-bouk la diminye pousantaj bouyon an prèske zewo.
• Eksplozyon Kapasite Pwodiksyon:Atravè teknoloji -broyaj diminye tan pwosesis yon sèl-piè a soti nan minit rive segonn, ogmante kapasite pwodiksyon an 3-5 fwa nan menm espas etaj la.
• Jesyon transparan:Kapasite rezo done pèmèt-vizibilite an tan reyèl sou pwogrè pwodiksyon, estati ekipman yo, ak bon jan kalite done, sa ki fasilite transfòmasyon dijital.
